导电纤维完全被掩盖的编织工艺
导电丝呈灰黑色外观,有时我们并不希望导电丝外露,特别是对于民用产品,织物染上鲜艳的颜色,印有美丽的图案,灰黑色导电丝的外露将破坏正面的花纹图案,有损织物的美观,在这种情况下,导电纤维必须完全被掩盖。导电丝采用添纱编织工艺,能达到完全被掩盖的目的。
基础组织采用纬平针组织,导电纤维用添纱方式织入,根据添纱原理,导电纤维与基础组织纱线的垫纱横角α与垫纱纵角β应满足下式要求:
α电>α基 ;β电>β基
式中:
α电、β电—导电纤维的垫纱横角、垫纱纵角;
α基、β基—基础组织纱线的垫纱横角、垫纱纵角。
同时,控制导电纤维的张力T电略大于基础组织纱线的张力T基,即T电>T基,这样,就能保证导电纤维被基础组织纱线覆盖。
若基础组织采用1+1罗纹组织,导电纤维用添纱方式织入,那么必须指出的是,导电丝仅在上针进行添纱编织,下针不能垫到导电丝,而涤棉混纺纱即基础组织纱线在上下针都垫纱成圈。

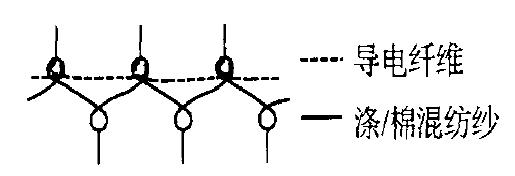

编织图见图1。
图1基础组织为1+ 1罗纹、导电纤维仅在上针添纱的编织图
这样的编织方法,一方面可以保证导电纤维不会在织物的工艺正面出现(下针编织的一面);另一方面,导电纤维仅在上针编织,可以大大降低导电纤维的用量,有利于降低生产成本。
