半衰期是反映纤维静电性能的一项重要指标——静电衰减速度。
决定纤维静电半衰期的因素分为：内在因素和外界因素两个方面
内在因素指纤维材料本身的化学组成、结构与性质。
外界因素指环境条件（温度、湿度等），纤维材料的含杂。
一、内在因素决定了纤维的电性能（电性及比电阻）和静电半衰期的大小。

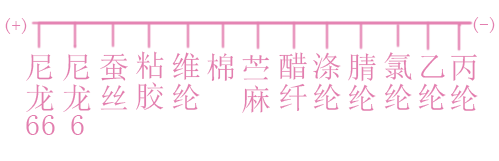

表1 几种常用纤维的带电序列
靠近左侧的带正电，靠近右侧的带负电；当棉与尼龙摩擦时，尼龙带正电，棉带负电；棉与腈纶摩擦时，棉带正电，腈纶带负电；越靠近两端的纤维带电量越大，比电阻亦越大，两种纤维相距越远，电位差越大。
表2 几种常用纤维的静电半衰期（相对湿度46%）
|
纤维种类 |
丙纶 |
涤纶 |
锦纶 |
羊毛 |
腈纶 |
棉和粘胶 |
蚕丝 |
|
半衰期/秒 |
＞15分钟 |
56.2 |
35.3 |
14.3 |
5.7 |
＜1.0 |
400.6 |
静电散失速度与纤维比电阻关系十分密切。而比电阻大小与纤维吸湿能力有关。吸湿能力除与纤维中分子的聚集态结构有关外，还取决于纤维上亲水基团的多少，亲水基极性的强弱以及亲水基团在大分子键上的位置。
由纤维的离子导电理论可知，通常情况下纤维中电荷的载体主要为离子，电荷散失速度取决于离子迁移速度，当吸收有足够的水分子后，纤维中就会形成连续水膜，带电离子会沿着水膜这一导电通路迅速迁移，电荷散失迅速。如果吸收的水分子较少，就不能形成连续水膜的导电通路，电荷迁移到水膜断开的地方就会停留下来，当中断的通路经一定时间由于吸收的水分子而被接通时，电荷才能继续向前迁移。纤维吸湿能力越差，通路被中断的次数越多，中断时间越长，电荷迁移速度越慢。
丙纶纤维没有亲水基团，故半衰期很长。涤纶、锦纶、腈纶的亲水基团较少，亲水性也相对较弱，故静电散失比较缓慢，半衰期也较长，但都比丙纶要短得多，尤其腈纶更短一些。
棉粘胶等纤维素纤维有较多、较强的亲水基团 ——羟基、故吸水性强，静电散失迅速，半衰期很短。
羊毛虽然亲水基团较多，且较强，吸收水分子较多，但羊毛纤维分子间有很强的的横向交键,其吸湿为三项吸湿，水分子被紧紧的吸附在侧键上，影响了电荷的传递，电阻较大，静电衰减较缓慢。
蚕丝为β丝朊结构，侧链上的亲水基团比羊毛少，吸湿能力比羊毛差，故静电衰减相当缓慢。
二、外界因素的影响。
1、相对湿度的影响：
亲水性纤维受环境湿度影响较大，疏水性纤维影响较小。当湿度增大时，亲水性纤维含水量迅速增加，在纤维表面上形成一层导电水膜，表面比电阻降低，半衰期缩短；疏水性纤维则不宜在纤维表面形成含水的导电水膜，表面比电阻不能显著降低，则半衰期亦不能明显缩短。
增加疏水性纤维的表面含水率，可有效降低表面比电阻，则半衰期亦会大大降低，这就是防静电后整理的原理。
如果将亲水性优良的粘胶纤维置于极干燥条件下，也会有显著的静电现象。
2、温度的影响
当含水率一定时，温度提高，有利于离子的形成，从而降低纤维的表面比电阻，缩短半衰期。
3、纤维材料含杂的影响
纤维材料的含杂指的是非纤维附着物。即纤维在形成过程中所伴生的棉蜡、油脂和化纤所用油剂及其他金属盐化合物等非纤维物质。在一定相对湿度条件下，当电场作用时，这些非纤维的附着物能电离成带电载体——离子，沿着水分子构成的导电通路使电荷迅速散失，缩短半衰期。
