北方纤维讲堂—纱线捻向
主讲人——赵华恩

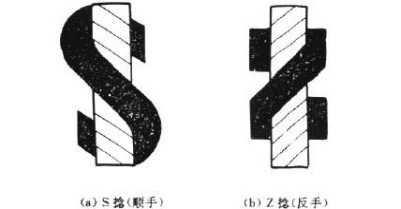

捻向有Z捻和S捻之分：单纱中的纤维或股线中的单纱在加捻后，捻回的方向由下而上，自右至左的称S捻；由下而上，自左至右的称Z捻。
股线捻向的表示方法：第一个字母表示单纱的捻向。第二个字母表示股线的捻向（一次加捻的股线），经两次加捻的股线，第一个字母表示单纱的捻向，第二个字母表示初捻捻向，第三个字母表示复捻的捻向。
例：单纱为Z
捻，初捻为S捻复捻为Z捻的股线，捻向以ZSZ表示。
股线
两根或两根以上的单纱并合加捻后，构成股线。
一 股线的结构特性：
当股线的捻向与单纱的捻向相反时，股线柔软，光泽好捻回稳定，股线结构均匀稳定。
当股线的捻向与单纱的捻向相同时，股线坚硬，单纱螺旋明显，纤维倾斜程度大，光泽较差，捻回不稳定，股线结构不稳定，易产生扭曲。
在实际生产中，一般采用两个单纱反向并捻，如单纱为
Z捻，股线为S捻。单纱的捻系数较小，股线的捻系数较大，纱中纤维与纱轴方向接近一致，由于股线的结构均匀紧密，故股线强度一般大于组成股线的单纱强度之和。
二 并捻单纱的根数对股线的影响：
当一次并捻单纱的根数≤5根时，加捻过程中，各根单纱受力均匀，形成空心结构，股线结构均匀稳定，股线强力高。当一次并捻单纱的根数≥6
时，其中一根或多根单纱将处在中间位置，在加捻过程中，各根单纱受力不均匀，外面单纱的张力大于中间单纱的张力，内外单纱的位置会因张力不同而发生转移，使股线形成不均匀的实心结构，影响股线的强度。因此，实际生产中，一次并捻的单纱根数不易大于5根。
三 纱线捻向对织物外观和手感的影响：
利用经纬纱的捻向和织物组织相配合，可织造出组织点突出，纹路清晰，光泽好，手感柔软厚实的织物。如：在平纹组织中，经纬纱捻向不同，则织物表面反光一致，织物光泽较好。经纬纱交织处不相密贴，可使织物松厚柔软。斜纹织物如华达呢，如果经纱采用S捻，纬纱采用Z捻，则经纬纱的捻向与织物斜纹方向相垂直，因而纹路明显。如果使用若干根S捻Z捻纱线相间排列，织物可产生隐条隐格效应。
